0～5V长线驱动拉绳式位移传感器接线

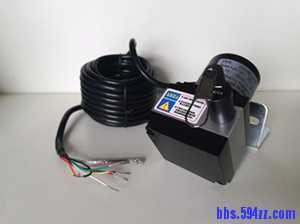

0～5V长线驱动拉绳式位移传感器主要应用在万能试验机油缸行程控制、直线导轨系统测量、水库堤坝报警等。是增量脉冲信号编码器的一种，该产品采用0.6mm进口涂塑钢丝绳，拉线速度为800mm/s（MAX），测量行程0-10000mm可选，可以在-30℃～+80℃的环境中工作。
0～5V长线驱动拉绳式位移传感器的数据传输线共有8条，分别为白、黑、红、绿、黄、棕、灰、橙和屏蔽线，白黑为5v电源供电，白是电源正，黑为电源负，红绿分别为A相B相，棕灰为A-和B-；黄和橙为Z/Z-;一般信号连接编码器的脉冲信号可以连接计数器、PLC或计算机；如单相连接可用于计数或单方向测速，A和B两相连接可用于正反向计数或判断正反相；而A\B\Z三相链接则用于参考位修正的位置测量。
以上为差分驱动拉线位移传感器的接线方式，再次提醒大家在接线时应关闭电源进行接线，如错误接线会损坏编码器内部芯片，不可与高压线路在同一管路内布线，避免信号的干扰，拉线拉出应与出线口垂直抽出，应保持角度≤3°，以确保测量精度和钢丝绳的使用寿命。
