建筑幕墙在我国获得到长足的发展，一些系统达到或超越国外的水平，涌现出一大批精品工程和高科技含量的工程，但是同时也有很多工程出现问题，甚至是不可谅解的安全性问题，我们接着上一篇。/ L; E! H0 f6 B* g9 N
# K/ O, [+ `$ C. ?
3.5 水密线全封闭0 G* t- O3 {0 X
除非采用竖料实现内部排水，水密线不得全部密封，应设置排水孔，且排水孔部位应采用海绵等封堵，防止雨水倒灌。
2 {5 h3 `& k2 ^) T$ w+ w3.6 大跨距型材采用开口断面 I' V' x: }2 }3 A, G$ P
开口薄壁型材在挂点的安装方面比较方便，相对来说，也比较经济，但其安装时精度也不宜得到保证，承载力也不如箱型断面。
4 O# P/ M# K+ H1 C) w0 m$ z3.7封边、收边部位未形成等压腔; C, I- \2 R7 Q5 D

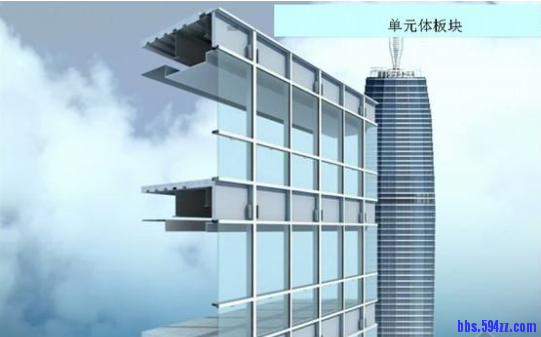

单元幕墙通常四边等压腔是连通的，至少有三边是连通的。封边未形成等压腔将导致：（1）型材端口将不密封；（2）结构传力将会受到影响，没有公料、母料相配，使得型材总断面变小，且无法插接传力。 h+ R5 I/ F l" O+ L2 S. d+ @
3.8 圆弧插接和单胶条插接
$ J1 |% w! r3 z4 V2 D( q7 q. O 单元幕墙采用圆弧插接方式，能比较好的满足建筑立面要求，但设计不好，可能会造成渗漏。单胶条插接比较常见，密封效果稍差，尽量采用双胶条。
! P+ j) V- Z% q& v- r8 n4 点支承式幕墙与全玻璃幕墙5 [2 g9 z5 G4 N% e" Q& D7 S
4.1索结构未采用拉力保护器( _( }. h% V" A" a% t
通常采用点式幕墙实现不同基础的建筑物之间的联系，形成连续的美学概念；近年来，单层索网结构的应用也逐渐广泛。这类结构中的拉索轴向刚度较大，如果结构或支座发生较大位移，其内力会有很大升高，甚至会造成拉索破断，因此需要采用保护器（弹簧补偿器）进行补偿，以便吸收支座在常规条件产生的变形；在地震等极端条件下，如果变形很大，保护器内预设的构件可以发生断裂破坏，但是仍然要发挥作用，保证系统不至于坍塌崩溃，具有剩余强度。
8 ?0 a- ?% a: m5 N0 T! k# Y# _( b7 u5 J) H7 ~
4.2 大跨屋面与立面幕墙未采用柔性连接缝
" n- @$ p/ I1 H% X, J1 C: \) k! H 大跨屋面可能会产生较大的变形，采用通常的构造一般无法满足要求，一般有以下方案：1 u5 e7 X8 [0 y" y3 ]* G4 Z' Q$ W
（1）采用连杆机构传力和吸收变形，采用风琴橡胶板进行密封；（2）采用长圆孔，但调节量有限。, k( u+ ~- |4 D' M9 Y& ]! U: M
4.3 支承点的热桥问题; s; e4 Z+ G5 _6 g S! M3 a3 K) ^
四角支承、边部点支承的构件是点支承幕墙的主要传力构件，也是该类幕墙的热桥，处理不当会出现结露现象，采应取构造措施予以避免。! n8 p2 @; w, _. j
4.4 玻璃肋与面板对缝
: J E& G$ F; |8 x1 ?, R/ b 这种设计方法将玻璃肋与面板的薄弱部位放在同一平面，更容易出现问题，如果错开，能起到相互的补偿作用。并且玻璃肋拼接的螺栓数量为每端两个为宜，超过两个可能带来其他问题。& T) p$ o' _- H; p* r4 p
4.5 点支承用玻璃肋不夹胶6 `; O+ F, Y- H7 N7 h0 b# A9 g' |
点支承玻璃肋是结构构件，目前积累的经验不多，在GB/T21086-2007《建筑幕墙》中，没有给出玻璃肋挠度限值要求。但在实际应用中，常有玻璃肋不夹胶的设计，作为玻璃结构，必须具有可靠性，因此必须采用夹层玻璃。在采光顶中即玻璃梁，也是采光顶工程设计的难点，在已经报批的《采光顶与金属屋面工程技术规程》中也未对玻璃梁做出规定，幕墙设计时应当谨慎。1 {: L3 \# |: y x0 l) z' c9 k k
4.6正负风压承载力相差较大的支承结构$ A4 m Y+ X J- p" k
建筑幕墙的支承结构应能承受正负风压作用，一些结构可能正压方向承载力较好，负风压方向则较差，工程中尽量避免采用，尤其在负风压起控制作用的部位。如果采用预应力的方法能够获得可靠的结构体系，也应定期进行检查，避免出现安全问题。
% I( O$ M8 D' ^$ Z% V1 k4.7平面桁架无平面外支承7 ]3 d/ M) o9 h. i% V: S# p
大跨度平面桁架在幕墙中有较多应用，对这些结构应进行侧向失稳验算，必要时增加侧向支承，避免侧向失稳，提高结构的可靠性。
0 Q9 R! X! }, x9 }/ T
3 R* E0 G6 c7 i/ v4.8 重力索缺失% ^" I8 B. x1 \( R) [4 s4 e2 l
重力索在点支承幕墙中有较多应用，近年来的设计趋于废掉重力索，这是个误区。一些结构采用重力索，不仅满足系统的传力要求，还有利用于固定面板的位置，减少连接点附近的面板所受的弯矩作用，从而提高了系统的可靠性。
& x( f" x6 o9 ~! w4.9 玻璃肋侧向失稳3 R: w+ b" ~0 J+ V$ u+ a/ `; U
玻璃肋侧向易失稳，对跨度较大的工程应采取构造措施进行加固，避免失稳。4 j; P8 d5 n0 I& n' g' A
4.10 吊挂高度不合理
9 U2 H% Y- K( y/ h" D# Z 吊挂玻璃是玻璃重力传递比较合理的构造，因此一般工程均可采用，但会带来成本上的提高。根据GB50210规定，玻璃高度超过4m时即要采用吊挂结构，过于苛刻。一般来说可按表1进行设计：
$ t7 h8 O# i. z) L6 V- M" f' g' k4.11 吊挂玻璃重力传递不合理
( X0 I+ L, m7 c 吊挂玻璃时，下部应悬空设计，以便吸收玻璃因结构、温度等原因产生伸长或缩短变形，不能采用垫块垫死。! \9 a. z' C9 P* i
4.12 吊挂全玻幕墙上下封口不传力; i3 I6 U& }7 t+ X& u2 [8 T
全玻幕墙主要靠面板和玻璃肋传递荷载，因此玻璃肋上下两端应该固定，大面玻璃上下也要有相应构造处理，以便传递水平荷载。
) U2 D. |/ ?- B' @5 J5 石材幕墙, C5 r0 t- x4 a( ]3 T. r- d# g: Y9 `
5.1 龙骨全焊接
; t& Y7 s: M% R$ p0 }7 N5 n5 k 在JGJ133《金属与石材幕墙工程技术规范》中，横梁和立柱应采用螺栓连接，是强制性条文，不允许焊接，但工程中经常采用全部焊接的构造。在技术层面：焊接是可行的；在法律层面：焊接是必须禁止的。从技术角度出发，横梁一端焊接，另一端螺栓连接是比较好的方案。$ g0 h' p' V6 A! H0 x& T
5.2 T型挂件和蝴蝶扣挂件
3 `, ^- g: e. G! t/ ?2 ? 这两种挂件在市场上的占有率比较高，价格便宜，平整度好。但在安装完成后形成大片连续不可错动墙面，一方面维修更换困难，另一方面抗风振、抗地震性能较差，在汶川地震中也有失败的报道。在GB/T21086-2007《建筑幕墙》中，已经明确“不宜采用”。在振动台抗震试验中，也发现该类挂件的存在缺陷。北京已将该类挂件列为强制淘汰产品。
' R4 a1 X+ G: ]: O+ W+ Y6 D6 G# R' d; h) J$ y# H7 v
5.3 开放石材悬空保温系统无抗风压能力) [6 j j) ~1 @$ n+ D
由于石材面板间胶缝可能会对石材造成污染（硅油污染或吸灰污染），使一些建筑师宁愿设计开缝式石材系统。如果按照JGJ133《金属与石材幕墙工程技术规范》的规定，保温材料与主体结构之间应留有50mm的空间，即保温材料悬空布置。由于外层石材面板为开缝式系统，风压会部分地作用在保温材料上，即要求保温层应具有抗风压性能。) t0 d; f0 O; T* S& g) k! i
5.4 8MPa以下石材无加强构造
2 Y1 x8 f2 N$ a0 x- c 在GB/T21086-2007《建筑幕墙》中规定：弯曲强度标准值小于8.0MPa的石材面板，应采取附加构造措施保证面板的可靠性。2 x. d* a5 w7 ?) f
5.5板块粘接
. b, ]3 p3 Z/ X$ v9 e7 L5 \ 石材面板不能采用粘接，应该采用机械连接，确保其耐久性和可靠性。北京某工程粘接石材出现断裂现象，还有工程出现开胶现象。; Z6 L' q8 g- `' J& g* o* ^
5.6 使用朝天缝、错缝' Q6 ~) E! Y* e" F- X# |) d% G
由于污染和曝晒等原因的影响，朝天缝更容易失效，除非建筑师强烈要求，尽量避免使用朝天缝。错缝连接对石材面板的几何尺寸要求较高，同时挂接难度高，一般尽量不用。6 n4 Y: h, d: M& o5 ~2 Z+ k3 L
5.7 SE挂件传力途径应明确& q7 p( x) K# S6 d; A! A- a% c, t
SE挂件是比较成熟的挂接系统，但应设计好传力途径，否则仍然会出问题。一般应采用下部两点，即S形挂件作为承载点，F形挂件不承受重力荷载，仅承受风载。设计时应留有足够的间隙，即使石材面板发生沉降，F形挂件仍然不承受重力荷载。& E& a/ w& Z; i2 z* D; _: g) W
5.8 短横梁
$ p' o0 k* [' t2 \ 短横梁可以节省幕墙的材料用量，尤其对面板比较小的工程，效果比较明显，特别适合与轻质面板，如瓷板、陶板和千思板等，在石材幕墙的应用中，不值得推荐，会存在间隙调整困难，平面度差等问题，尽可能不用。
6 M. g i! E7 s7 w5.9 大面石材幕墙层间封堵问题3 W. v8 \3 H$ { U) s. \8 T2 d
2009年，TVCC大火给幕墙行业带来巨大的震动。根据公安部、住房和城乡建设部联合发布的《民用建筑外保温系统及外墙装饰防火暂行规定》（公通字[2009]46号）的文件精神：“（1）建筑高度大于等于24m时，保温材料的燃烧性能应为A级。（2）建筑高度小于24m时，保温材料的燃烧性能应为A级或B1级。其中，当采用B1级保温材料时，每层应设置水平防火隔离带。（3）保温材料应采用不燃材料作防护层。防护层应将保温材料完全覆盖。防护层厚度不应小于3mm。”，大面石材幕墙采用B1级保温材料时，层间应进行封堵。- [: }2 F) X; ^( U1 v1 V0 B0 U
5.10 跨间短槽（斜钩）支承. X9 t' M2 }1 q5 r2 |
无论是相向还是相反的跨间短槽连接均不可靠，应避免使用。0 Q# G. {, f) A% u2 u I4 q
5.11 面板与龙骨无横向定位' @. I% j) L6 c* ]' ?( e; ^
与单元幕墙挂点一样，石材面板的挂接也应遵循一定的规则，四点之中应该有一点与龙骨相对规定，其余三点能够吸收温度变形，承受垂直幕墙表面的荷载。
9 M* F w0 X" d* M) \# C8 Q% H4 \7 o1 h7 k' P3 _
5.12 面板厚度不满足标准要求
* i5 G# j1 ?8 V( s/ ]+ _+ R花岗岩面板厚度至少为25，其他石材GB21086有明确的规定，见表2。一些业外人士开发的幕墙板材系统，在15mm厚的石材后部附加一些保温材料，或一些可靠性不高的支承构造，面板仍然为主要受力构件。这种系统工程应用后，由于没有标准支持，无法进行验收，造成大量的浪费。实践中，石材厚度不满足要求的工程，有些出现安全问题。例如北京某工程采用20mm的红色洞石，还没有通过验收即破裂脱落；广州某工程30厚红砂岩风化严重，出现破裂。4 F1 E* k/ I% v, k
5.13 伸缩缝不能传递弯矩
* ]% L+ K& V2 O; R7 w3 r9 z 采用角钢或槽钢制作的立柱，在伸缩缝部位应进行专门设计，否则不能传递弯矩。
% y. n6 b6 [. g9 g5.14 h形挂件的保护套设计
: T' @4 X: Y' J( yh形挂件是比较简单的一种挂件，在瓷板幕墙中有较为广泛的应用，一些设计为了防止滑动时产生噪音，并避免钢铝直接接触产生双金属接触腐蚀，在其搭接部位设置U形衬垫，由于设计不当，导致挂件承载部分壁厚大大削弱，存在安全隐患。
3 S% D* x, X" _" [; Z6 金属板与人造板材幕墙
% u- u6 x" X5 U r; ]6 ?6.1 中间肋与边肋不生根
i4 Z. d P& U0 k x4 Y% y 加劲肋应与面板可靠连结，金属平板中起支承边作用的中肋应与边肋或单层铝板的折边可靠连结。支承金属面板区格的中肋与其相交中肋的连结应满足传力要求。) d6 D& b) a9 j6 i; E5 I
金属板较薄，必要时应设置加强肋增加其刚度并保持板面平整。作为面板的支承边时，加强肋是面板区格的不动支座，所以应保证中肋与边肋、中肋与中肋的可靠连结，满足传力要求。一些工程中，中肋只考虑用作保证面板平整度，不作为面板支承边，此时，中肋只与面板连结，不与边肋或单层铝板的板边连结，中肋处于无支座的浮动状态，无法作为区格面板的支承边，此时，面板计算时不宜考虑中肋的支承边作用。
1 n1 O; l, Y( Y" t" C; g6.2 角片连接
9 u7 H3 `! d/ v: T0 E6 m 金属板的连接常见的有角片连接、定距压板连接和挂接等，角片连接构造比较简单，但不利于吸收温度变形，极易造成金属面板起拱或“塌腰”，影响建筑物外观。因此尽量减少使用角片连接方式。2 j1 g1 u" v# p5 t2 n$ }+ R7 {, V* f# b
6.3 铝塑复合板无折边. L. h+ n" \4 {
铝塑复合板边部不得直接暴露于室外，否则会出现脱胶现象。! w9 G) ?; D* ?, |) e
6.4 面板保温存在热桥
( f9 E9 b# D% t) T( m$ {. T" G 幕墙的保温通常有三种做法：附墙保温、附板保温和悬空保温。目前附墙保温应用最多，效果最好，悬空保温除在开缝系统中应用需要加强外，也是不错的选择。附板保温由于存在热桥，应用不够理想，一般在单元式幕墙中较多采用。
# x J& P& f. {! C* G6.5 大面板宜采用平整度较高的材料
) g- ], n4 O o e" v 单层铝板是材料，复合铝板等为板材结构，因此为提高板材的承载力、提高表面平整度、降低板材成本，通常采用复合板、蜂窝板。5 `7 G4 o: A i, [1 B5 S# U/ X5 w
6.6 陶板竖缝内未设置定位构件( H- o1 @, ^, K. z% P v/ k
陶板板材为挤压板，连接用槽口为通槽，不具备横向定位能力，挂件通常也是横向自由滑动，因此陶板幕墙需要采用竖向线条的板缝进行面板横向定位，比较可靠、实用。挂件与板材之间不宜采用胶粘定位。
0 z8 Z, x+ F8 `6.7 挂接搭接量过小7 L3 {0 J! K) q1 i: B$ T {
目前国内应用的陶板挂接系统，基本上模仿欧洲系统，其挂接的搭接量一般较小，地震方面考虑较少，而我国地震较多，因此应对这些系统予以改造，以便提高抗震能力，适应中国环境。
/ T' I' F: ]2 E# M( h* H$ O, w; Y
! J. k; I2 M' V C6.8 GRC面板采用全焊接方式
. \3 Q6 u9 h ]6 d% w. C# ?4 MGRC板具有很强的造型能力，板材技术上比较成熟，但作为外墙板应用，还处在初级阶段，主要原因是没有实现挂接，而是全部采用焊接。# d+ L3 K `- t, y. ]: ?' D
