一.剪力墙结构类型的确定1 i5 n C3 @) q: U7 N, U' x. x) h

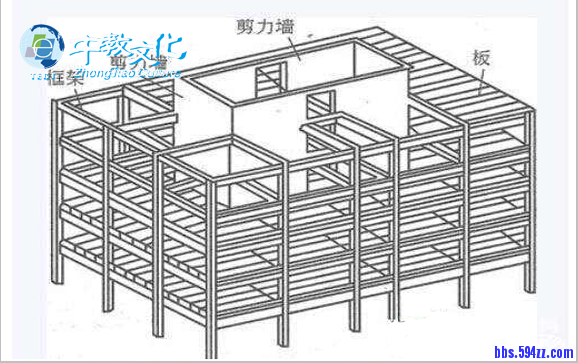

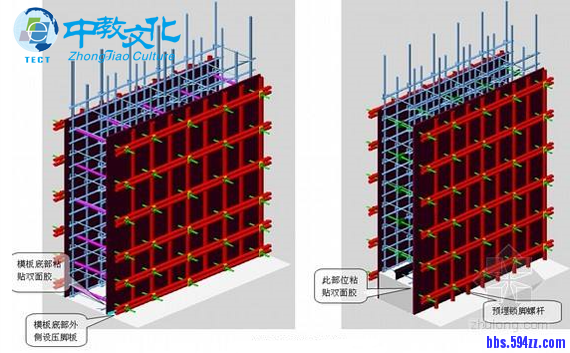

剪力墙结构，即由剪力墙组成的承受竖向和水平作用的结构。目前结构墙结构广泛应用于高层住宅建筑，但对于抗震设防烈度较高的区域，诸如北京，由于当地不认可异形柱规范，故即便6层高的住宅楼也会采用剪力墙结构体系。6 |5 I3 y8 z, }9 I
需要注意的是：对于对品质要求不高的住宅建筑可采用框架-剪力墙结构体系。通常来讲对于框架-剪力墙结构框架承担的倾覆力矩在20%-30%是比较经济的。: r1 @( m+ T: J+ C- F5 ~
二.剪力墙结构的布置原则0 R) j s* j2 w+ n
1、尽量在角部布置剪力墙。
# Y, |2 s/ A J1 n6 y$ ~2、核心筒，竖向交通处布置剪力墙。# g( W" [/ M9 `7 q/ B) i. H9 [
3、在离刚心最远处要特别加强。
: _3 {* |& a9 |3 a3 h4、墙体尽量布置成L、 T等简单形式，不要过于复杂，同时剪力墙的翼墙长度尽量大于等于翼墙厚度的3倍，以减少约束边缘构件的长度及配筋。( a+ f/ ^ H2 Z7 x3 F# ^
5、尽量减少短肢剪力墙的出现，当短肢剪力墙承受的倾覆力矩超过30%时，即为具有较多短肢剪力墙的结构，此种结构短肢墙承受的倾覆力矩不宜超过50%. P- Q* x4 w0 t9 j
6、墙长度不宜大于8m，避免受弯后产生大裂缝及拉断钢筋。
+ t) J" R' J. e" }/ {7、避免刚度突变，比如出屋面电梯间要适当加强，减小鞭稍效应。; d2 m3 |( z0 |4 q# [3 T& I; N* g* ^1 ^
三.剪力墙结构的主要经济指标# I1 P& I6 |' Z& ]6 f- g! a
1、层间位移角 1/1000(广东地区1/800）6 U& h0 q) A6 u# u6 v
层间位移角越接近限值，表明其刚度越适宜。* b$ U3 ^( M) r: G
2、墙肢间距【经验数据，经供参考，具体情况要根据具体的房屋层数高度及风载大小等综合考虑。】
; O" X. Q" R6 `; ?' B6 w& F; c低烈度区（ 6、7 度区）剪力墙的间距一般为 6~8m；高烈度区（ 8度区）剪力墙间距一般为3~5m。1 O8 e! E* D% a
3、钢筋及混凝土含量0 N7 p$ r! G/ m
剪力墙结构钢筋及混凝土指标一览表4 s( t; N# c: r7 Q' b
注：此表为结构规则，场地条件良好等对结构有利条件下得到的数值，具体要视工程情况而定。
) z6 P$ q7 x/ M. C, _( m0 l2 @四.剪力墙结构的注意事项
$ \5 Y2 I+ a+ [' [, z1 ?4 Q# w1、在框架剪力墙结构中，单片剪力墙承受的水平剪力不应超过30%。" p" I1 m! l' C+ a2 M. V
2、注意短肢剪力墙、一字墙的轴压比限值及相应的配筋率要求（高规 7.2.2）。# ~ i, {! }" |
3、一字形独立剪力墙是指纯独立的，若与它有连梁相连，则不是一字形独立剪力墙。并要注意此种剪力墙底部加强部位及其他部位的墙厚要求。
% X- X( t# ^, b6 l4、除首层外，变截面处的轴压比容易超，要注意查看。

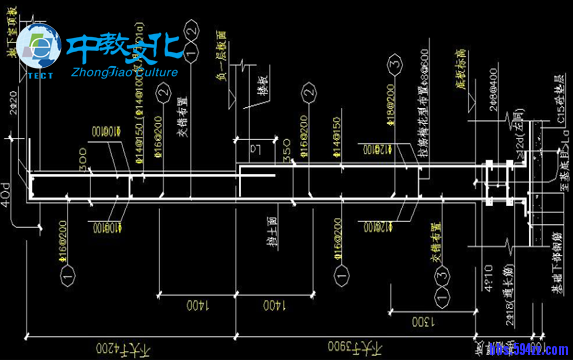

e3 I) e9 ~8 ~6 q, ?5、剪力墙墙身及边缘构件配筋不必过分放大，满足规范即可。
- U# K- e8 f4 E0 h }2 G m% a7 Y O五.工程案例对比+ n3 T( c& k1 P
m0 R3 B8 P7 ^优化前结构平面布置图
) D: h: F' x2 I% @优化后结构平面布置图
. v f( r# j5 q- ]( W* Z案例分析：$ T0 D% K8 Y) ]" s! @* O1 ^- t
该工程位于抗震设防烈度6度区，设计地震分组第一组，场地类别为Ⅲ类，层数为9层，优化前的剪力墙设置过多，浪费严重。优化后每平方米节省钢筋29kg，每平米节省结构造价约200元。; Z4 `* Y' j' T6 @6 p) F W- t
结语
2 ?0 [( g2 A' d( k! F9 x* S2 m/ {剪力墙的布置从根本上决定了一个工程的造价，尤其是对于规模比较大的高层建筑开发这一点就体现的尤为明显。剪力墙的布置清爽、合理，也会方便整个建筑的使用，装修，同时还会缩短工期。
