CL1502//CL1553//CL6807//CL1503芯联原装特供质量保证

幸福小Y · 发表于 2016-06-04 22:00:21

QQ：1010615210

特点：

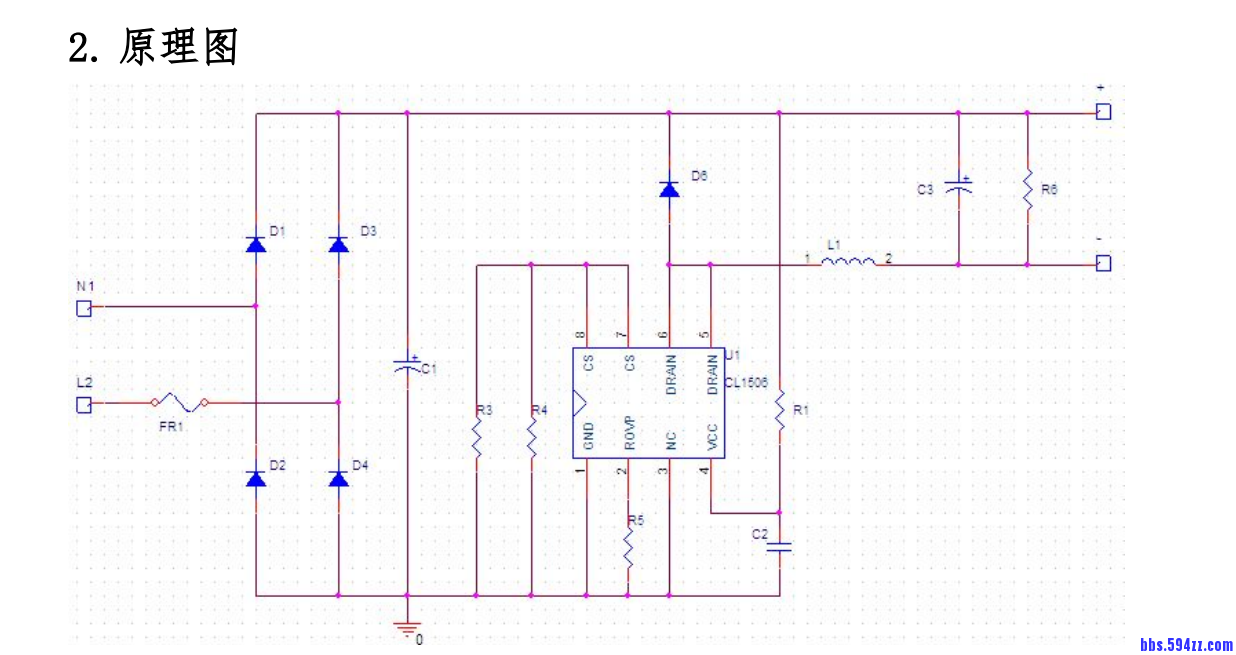

非隔离 BUCK 电路，效率高
芯片内部集成高压功率MOSFET，外围更精简
优异的线性调整率和负载调整率
LED 开路/短路保护
CS 采样电阻开路/短路保护
工作温度范围-40℃~60℃

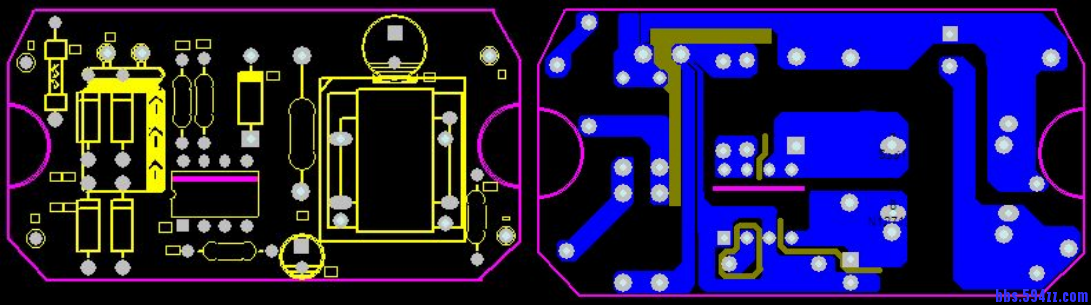

小体积（长*宽*高=61*32*18mm）

CL1056D是一款高性能的 AC-DC电流模 PWM控制器，具有高集成度、低功耗、高效率等特性。
通常应用情况下，PWM 频率固定为 65kHz，而为了降低轻载条件下的功率损耗，芯片内部的绿色模式功能通过调
节关断时间来降低功率管开关频率，这种模式功能也使得电源能够满足国际能耗标准的要求。
内置的斜率补偿提高了系统的稳定性并避免了次谐波振荡，CS端前沿消隐功能避开了功率管开通时的尖峰，从而
不再需要 RC 滤波网络，减少了系统所需的元器件数量和系统成本。内置的软驱动和抖频技术使得芯片应用系统具有
良好的 EMI 性能。
CL1056D 还提供了多种保护功能，包括过流保护（OCP），过载保护（OLP），VDD 过压保护(OVP)和 VDD 欠
压保护（UVLO），以及输出级的 14V的

箝位以保护所驱动的功率 MOS管。
CL1056D采用 SOT-23-6L 封装。
